Alfawise U10-test, ervaringen en verbeteringen

Voorwoord: Alfawise U10

Wie of wat is Alfawise?

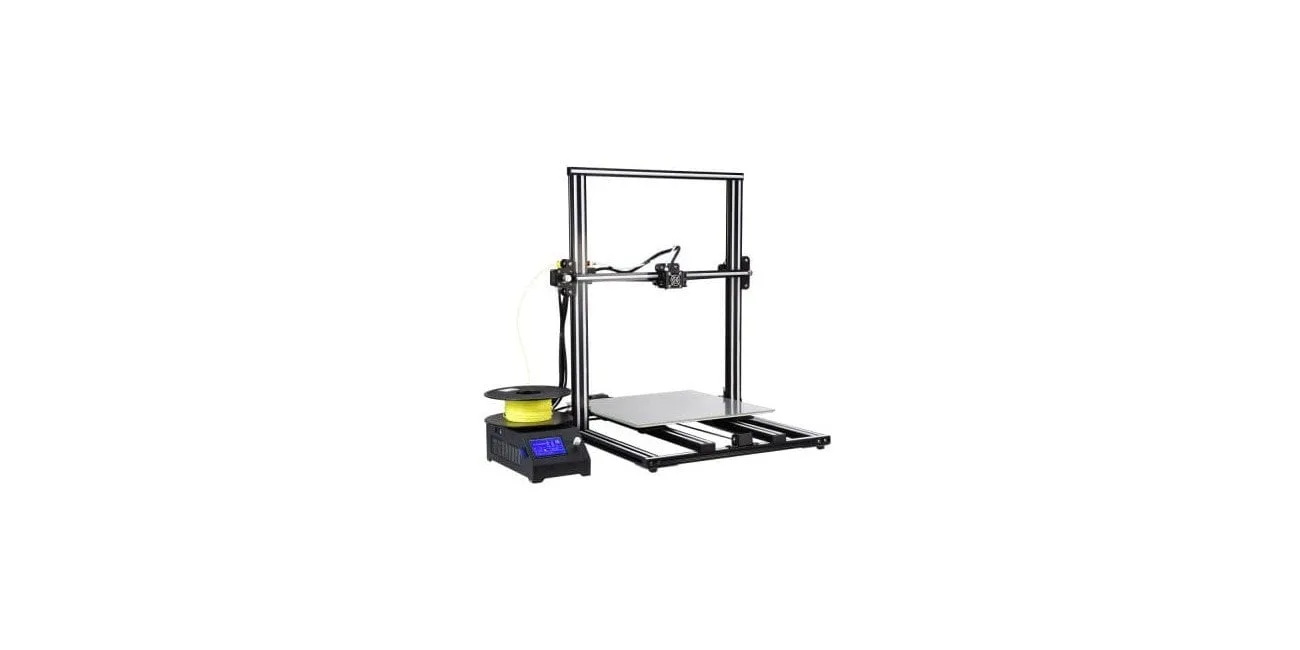

Een paar maanden geleden verscheen exclusief bij GearBest een 3D-printer, die qua structuur in ieder geval lijkt op de Creality CR-10. De 10D-printer, bekend als de "Alfawise U3", belooft onder meer een enorm printoppervlak en enkele verbeteringen ten opzichte van de concurrentie.

Iedereen die Alfawise kent, zal waarschijnlijk verbaasd zijn waarom een ​​3D-printer onder deze merknaam verschijnt. Het merk staat vooral bekend om slimme huishoudelijke artikelen en entertainmentelektronica. Opgemerkt moet echter worden dat Alfawise slechts een eigen merk van GearBest is, waaronder verschillende OEM-producten worden aangeboden. De fabrikant is dus geen Alfawise, maar een original equipment manufacturer die actief is in zijn specifieke productiegebied en over de nodige ervaring beschikt. Het is best mogelijk dat de Alfawise U10 zelfs uit de productiehallen van de Creality CR-10 komt!

Inhoud

Niet alleen is de Alfawise 3D-printer behoorlijk groot, het pakket waarin deze wordt geleverd, heeft het allemaal. Na het uitpakken van het pakket, dat ongeveer 17 kg weegt, wordt je begroet door veel schuim. Om transportschade te voorkomen, zijn alle afzonderlijke onderdelen, vooral het gevoelige behuizingsframe en het printbed, nauwkeurig in de schuimstof-inzetstukken ingebed. U hoeft zich geen zorgen te maken over rondvliegende schroeven en losse onderdelen, wat tot schade kan leiden.

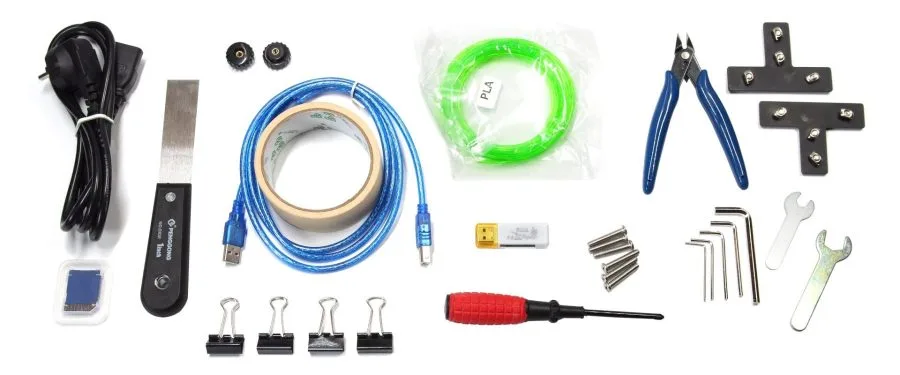

Naast de 3 grootste onderdelen van de bouwdoos, het behuizingsframe, het printbed en het "controlecentrum", dat de voedingseenheid en het moederbord bevat, omvat de leveringsomvang ook allerlei accessoires. Hier is een lijst:

• Een spatel voor het reinigen van het printbed of het ontlasten van de druk
• Een rol afplaktape met een breedte van 4 cm voor het afplakken van het printgebied
• Een glasplaat (staat al op het printbed)
• Vier klauwklemmen
• Een kabeltang
• Twee sleutels en vijf inbussleutels van verschillende afmetingen
• Een kruiskopschroevendraaier met een magnetische kop
• Zes schroeven om de twee printeronderdelen te bevestigen
• Een rol roze PLA filament van 10 meter lang
• Een USB-geheugenkaartlezer die compatibel is met verschillende geheugenkaartgroottes
• Een SD-geheugenkaart van 1 GB met handige tutorials, testbestanden en software
• Een 1 meter lange USB-kabel om de 3D-printer op een pc aan te sluiten
• Een Engelse handleiding

Montage van de Alfawise U10

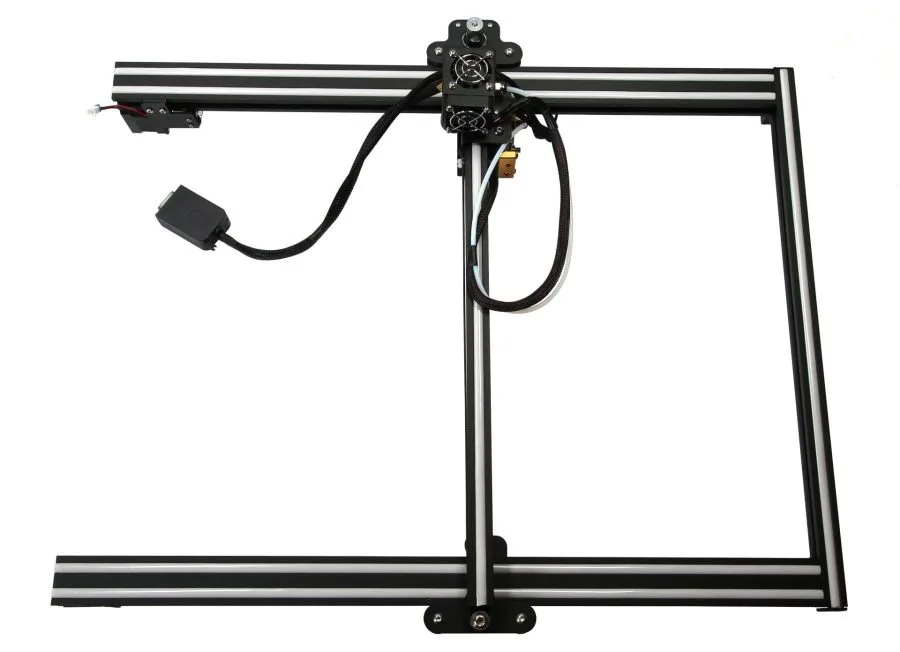

De 3D-printer wordt meestal voorgemonteerd geleverd in twee grote delen, het Z- en X-as framedeel en de basisplaat inclusief het printbed. Deze moeten vergelijkbaar zijn met degene die we al hebben getest  Anet E10 , gewoon in elkaar gezet en aangescherpt. De aansluitkabels zijn al af fabriek aangesloten op de besturingsunit, zodat ze alleen op de respectieve contactdozen van de aansluitingsdelen hoeven te worden aangesloten. Eenvoudigheidshalve zijn de verbindingen gemarkeerd volgens de respectieve tegenhanger.

 LET OP: de uiteinden van de kabel zijn alleen vertind. Voor de veiligheid moet u de kabeluiteinden voorzien van kabelschoenen of adereindhulzen.

Een geïllustreerde, Engelstalige handleiding leidt u op een begrijpelijke manier door de paar montagestappen. Er staan ​​ook uitgebreide installatie-instructies op de meegeleverde SD-geheugenkaart. De hele opbouw, inclusief bekabeling, duurt ongeveer 20 minuten. De reeds voorgemonteerde onderdelen dienen voor de zekerheid op sterkte te worden gecontroleerd. Zelfs na de eerste poging tot druk werd opgemerkt dat sommige schroefverbindingen werden verwaarloosd.

Ontwerp en vakmanschap

Aluminium frame

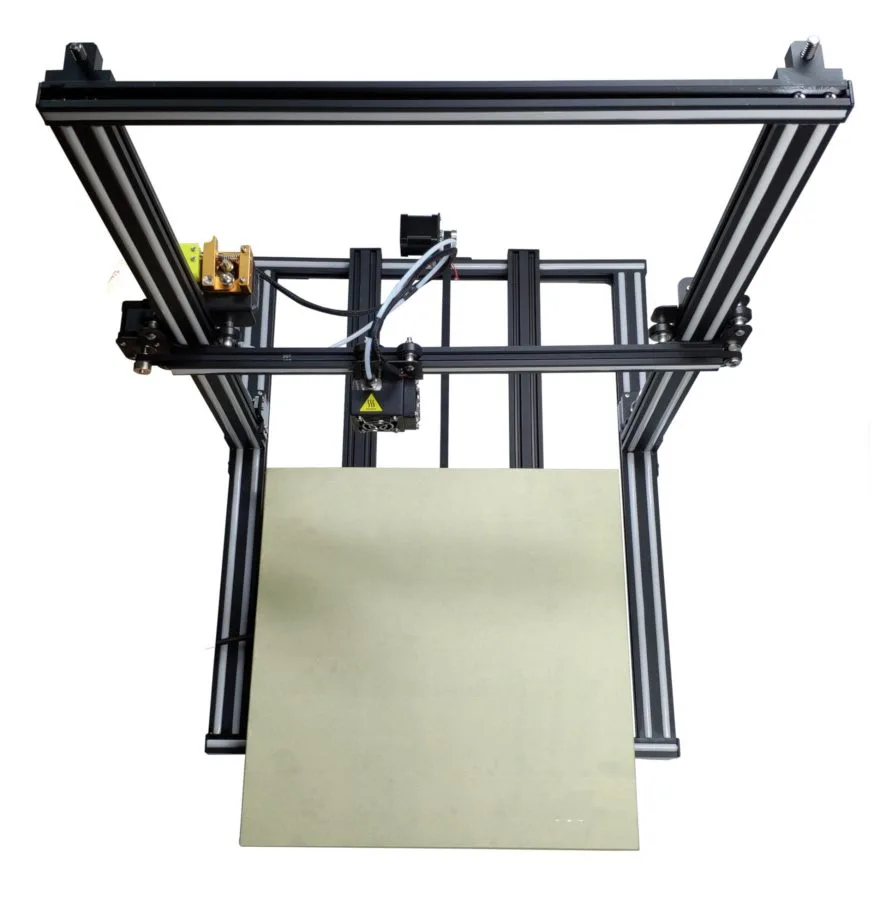

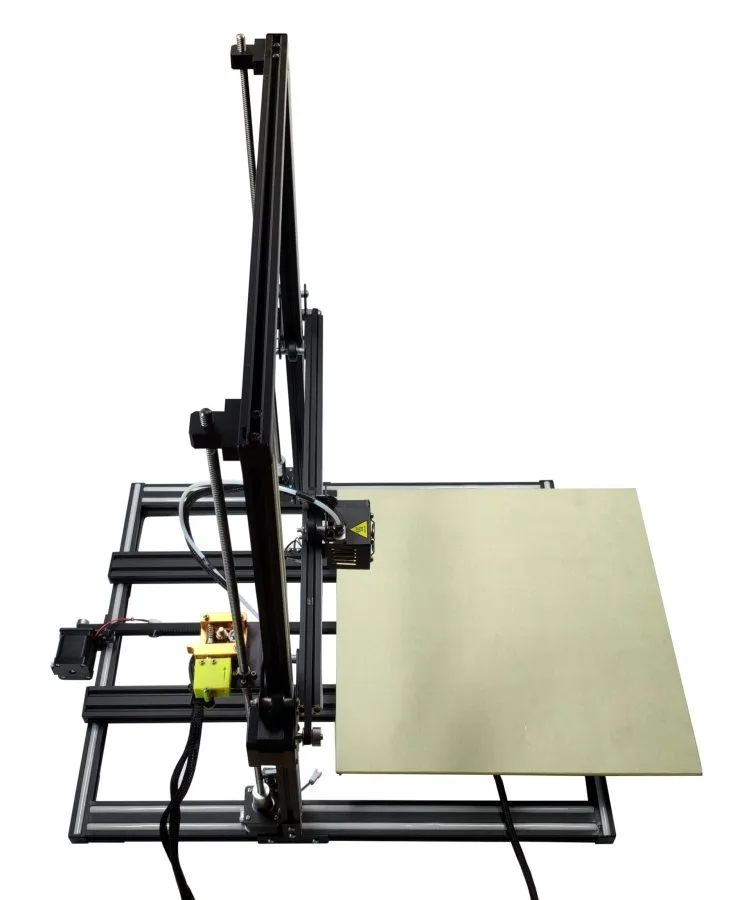

Wanneer gemonteerd, staat de Alfawise U10 als een exemplaar. Door het hoge gewicht van 15 kg en de massieve T-aluminium profielen bereikt de 3D-printer een zeer goede stabiliteit. Om trillingen te voorkomen is de vloerconstructie tevens voorzien van rubberen voetjes.

printbed

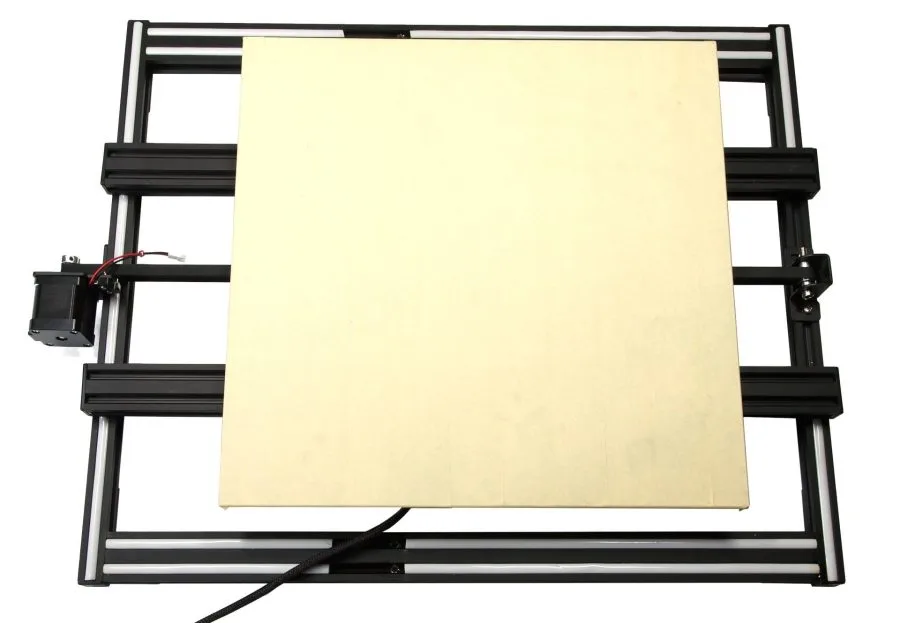

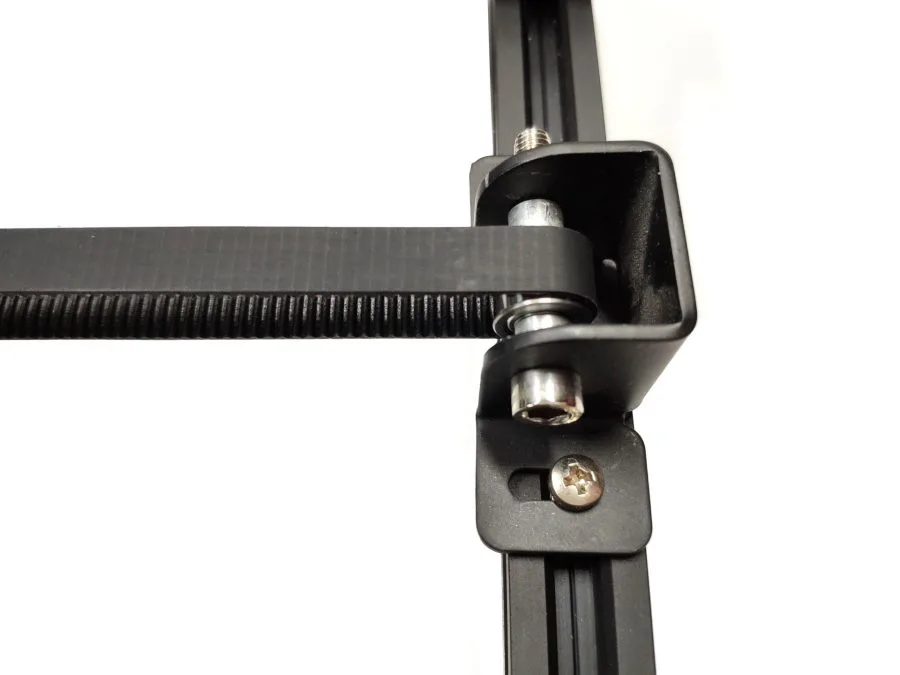

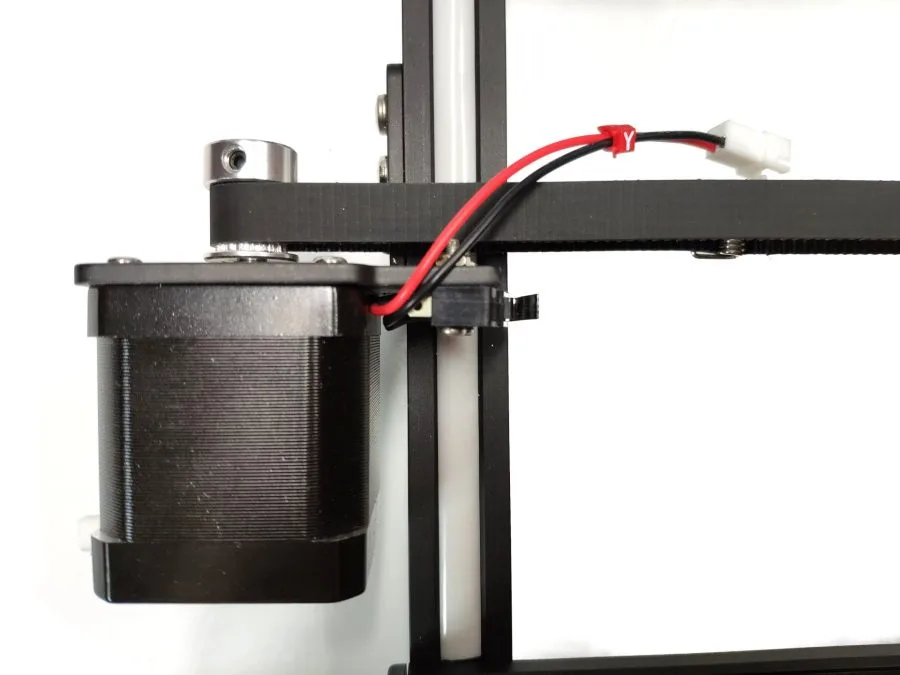

Het printvolume is maar liefst 400 x 400 x 500 mm. Het printbed wordt niet geleid door glijlagers, maar op twee aluminium rails met aan weerszijden rolgeleiders. Met behulp van een veerriemspanner wordt de tandriem op spanning gehouden.

Het printbed wordt verwarmd en bereikt volgens de fabrikant een maximale temperatuur van 65 ° C. De temperatuursensor wordt in het midden geplaatst en op het verwarmingsbed gesoldeerd. Hetzelfde geldt voor de verbindingskabel naar de besturingscentrale, die ook direct op de broeinest wordt gesoldeerd. Een kabeltrekontlasting is beschikbaar. Het printbed is waterpas te stellen door middel van stelwieltjes met veerspanning aan de onderzijde. Een glasplaat bedekt met plakband ligt in de fabriek al op het verwarmingsbed. Dit wordt vastgehouden door kaakklemmen.

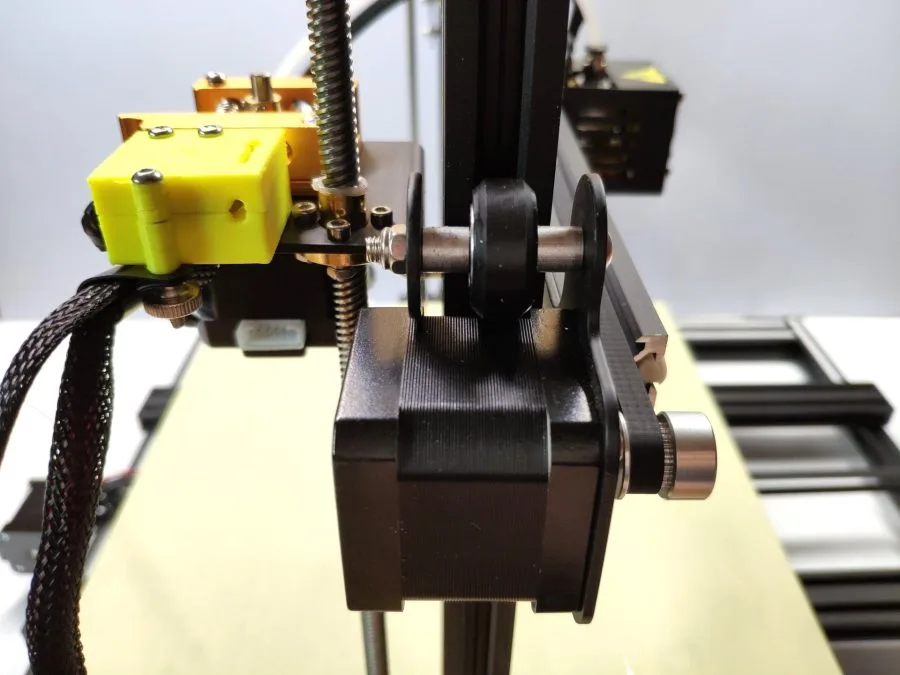

Bowden-extruder

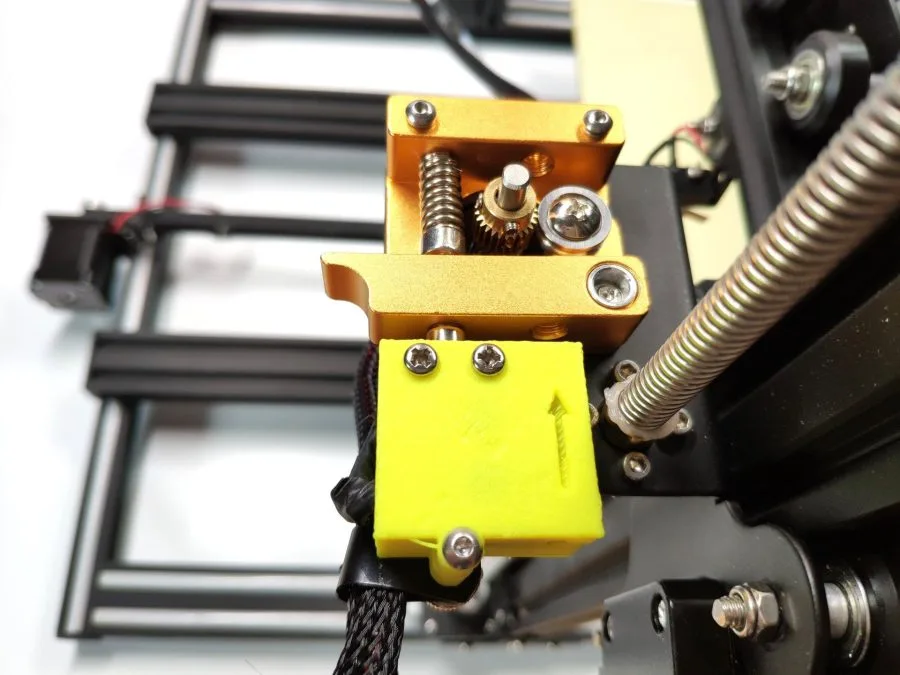

De Alfawise U10 gebruikt een extruder van het "Bowden" -type. In vergelijking met de directe extruder bevindt de stepper in de Bowden-extruder, die het filament aandrijft, zich niet op de X-as, maar wordt deze meestal afzonderlijk aan de printer bevestigd. Dit ontlast de X-as, wat tegelijkertijd een hogere afdruksnelheid mogelijk maakt. Een groot nadeel van de Bowden-opstelling is de grotere afstand tussen de extruder en de nozzle. Dit maakt het printen van zachte filamenten veel moeilijker en het wisselen van filamenten is niet zo eenvoudig uit te voeren.

 Over gloeidraadveranderingen gesproken: de Alfawise U10 is uitgerust met een gloeidraadsensor die de druk stopt zodra er geen filament meer wordt ingevoerd. De behuizing rond de sensor is gemaakt van een 3D-printmateriaal. Een tweede Z-as stepper zorgt (theoretisch) voor meer stabiliteit op de X-as, die momenteel niet beschikbaar is op bijvoorbeeld de Creality CR-10

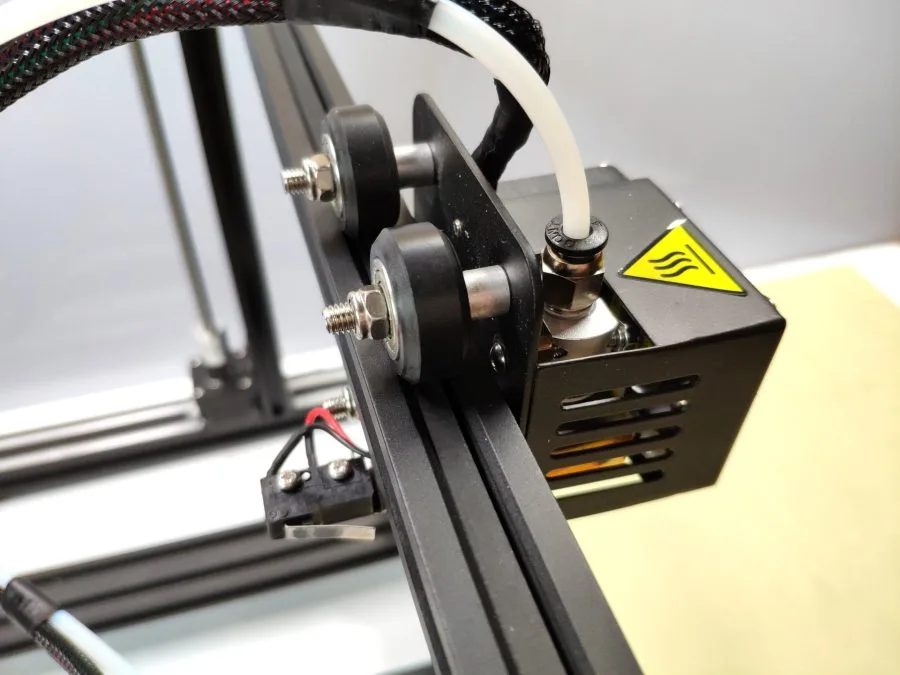

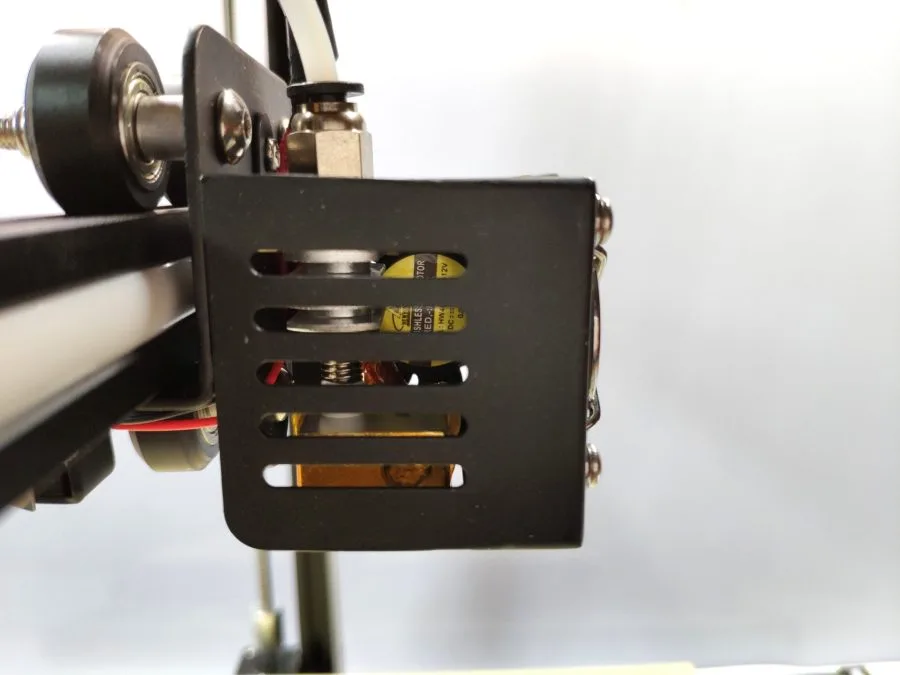

Hotend

De printer wordt geleverd met een mondstuk van 0.4 mm voor filament van 1.75 mm. Het ontwerp van het koelblok kan worden verbeterd. Vooral de objectkoeling moet hier worden bekritiseerd. Hoewel er twee ventilatoren zijn, blaast de ventilator, die eigenlijk bedoeld is voor het koelen van het object, niet specifiek op het printobject, maar direct op het verwarmingsblok.

Gemodificeerde versies van een Alfawise U10 Fan Duct zijn beschikbaar om te downloaden op Thingiverse, zodat dit punt van kritiek zonder grote problemen kan worden weggenomen.

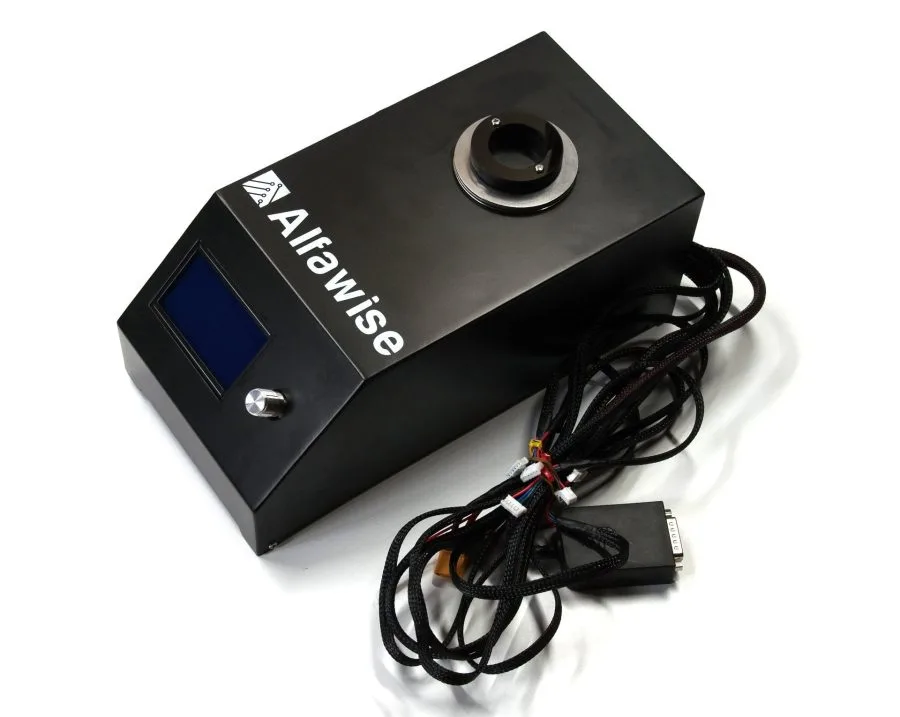

besturingseenheid

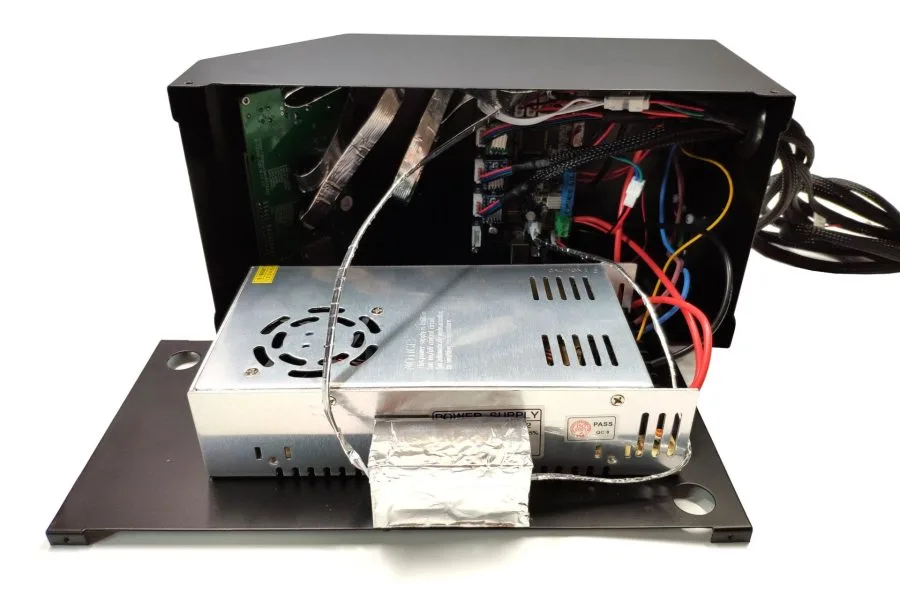

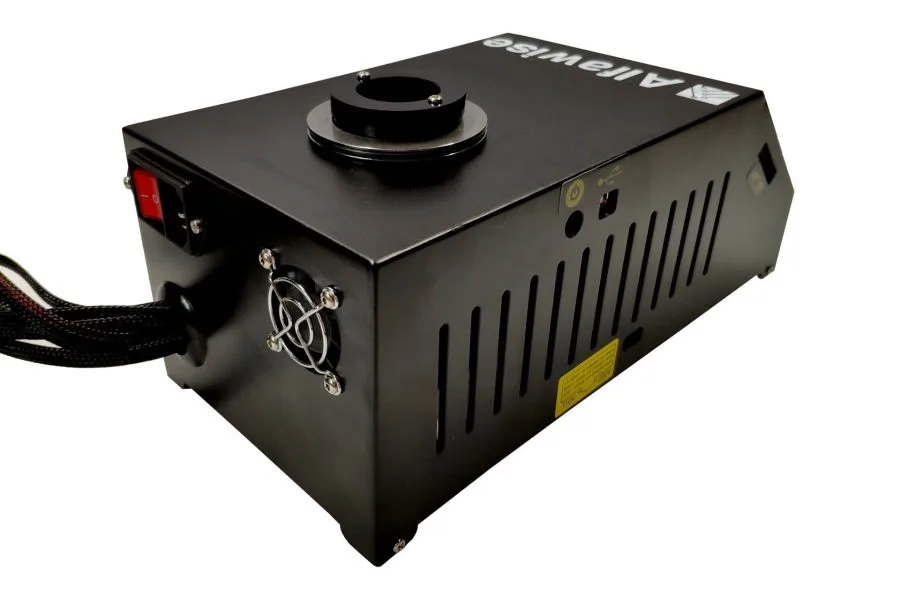

Moederbord, voeding en display zijn ondergebracht in een aparte besturingseenheid. Het kabelmanagement is overtuigend. Alle kabels zijn in de fabriek voldoende gelabeld en voorzien van een flexibele weefselslang.

De filamenthouder aan de bovenkant van de behuizing is interessant. Gestandaardiseerde spoelen klikken in de houder en worden soepel door de kogellagerconstructie uitgerold. Voor communicatie met het moederbord bevindt zich aan de linkerkant van de behuizing een USB type B-aansluiting en een SD-geheugenkaartsleuf.

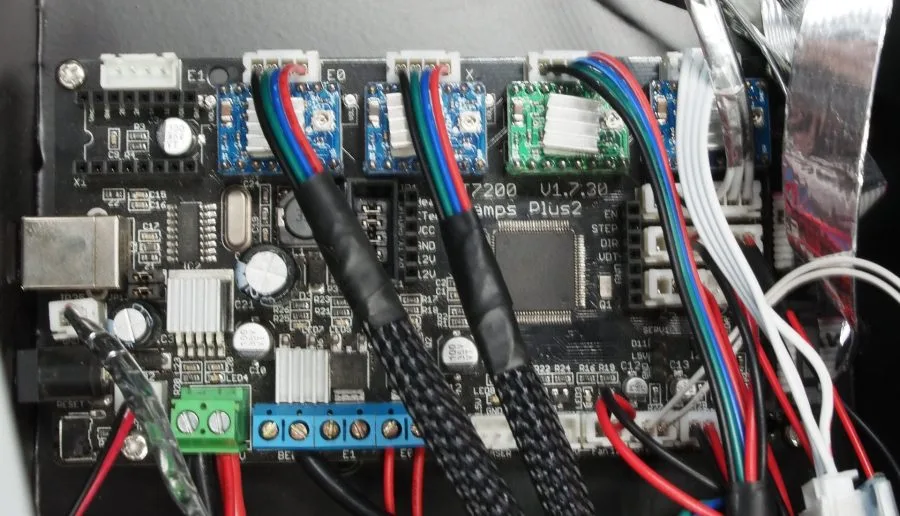

Het bord dat in de Alfawise U10 is ingebouwd, is een Ramps Plus2 BT7200, die de fabrikant in verschillende revisies gebruikt. Het exemplaar dat ik heb getest, heeft een V1.7.30-kaart geïnstalleerd. Weer melden andere gebruikers van een V1.8.26 en zelfs V1.9 board.

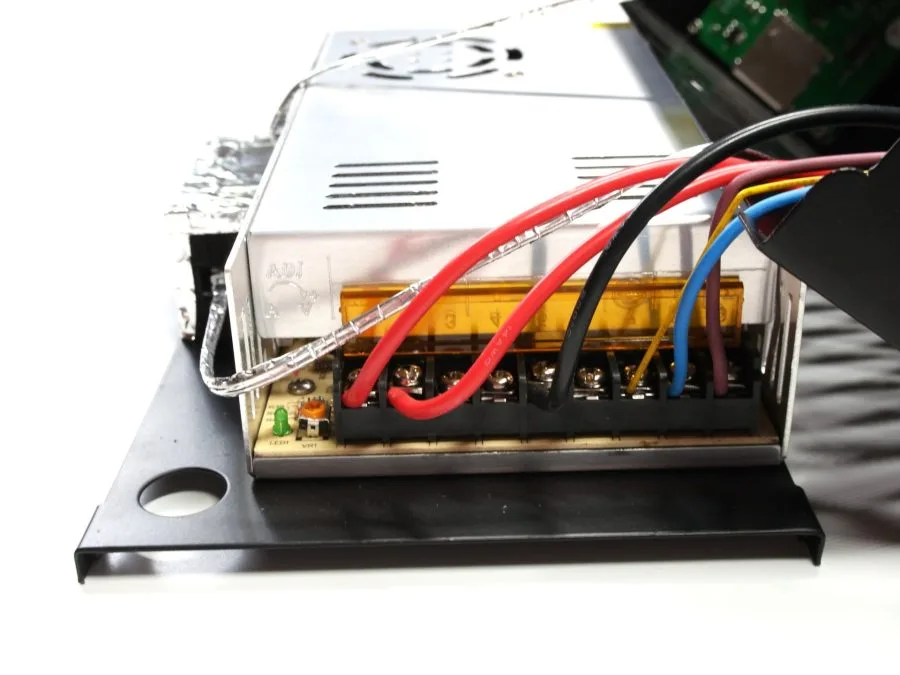

De Ramps Plus2 biedt veelzijdige aansluitmogelijkheden en is uit te breiden met onder andere een extra extruder (dual extrusion) of een 12V laser. De ingebouwde stappenmotoraandrijvingen hebben de aanduiding BT7221A. Het display is een LCD12864_3DYMY. Een actief gekoelde 12V 30A voeding met een IEC connector en tuimelschakelaar is verantwoordelijk voor de energievoorziening.

 Ook hier weer de opmerking dat de kabeleinden alleen vertind zijn en dat ze moeten worden voorzien van kabelschoenen of adereindhulzen. Eveneens niet beschikbaar en aanbevolen ter bescherming is de installatie van één (verwarmingsbed) of meerdere (verwarmingsbed en hotend) MOSFET's.

Praktische test van de Alfawise U10

Laten we naar het afdrukproces gaan. In een praktijktest van enkele weken kon de Alfawise U10 genieten van een rol filament.

Aan de slag

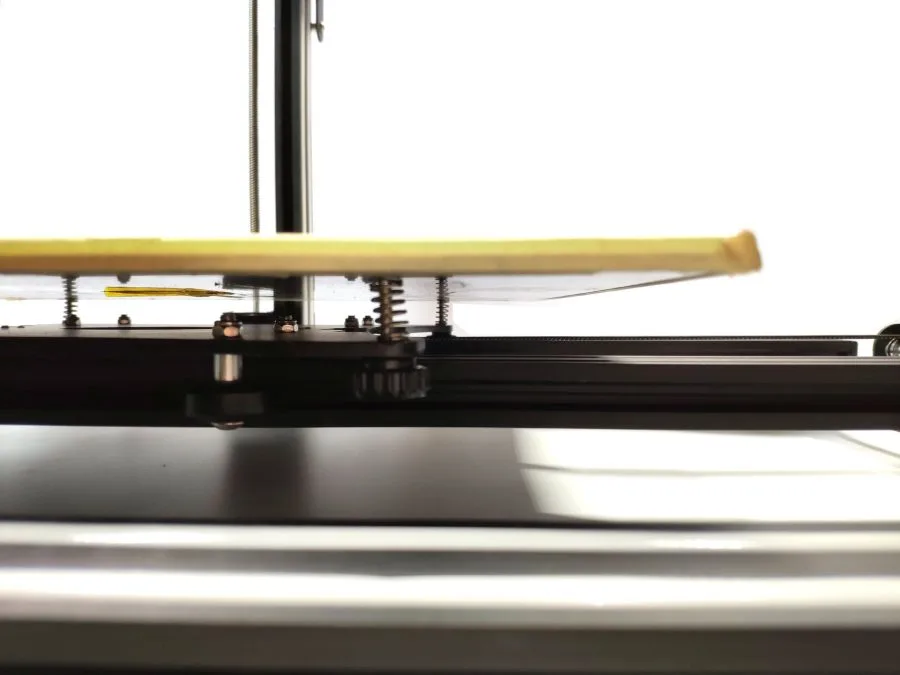

In de eerste stap werd het printbed waterpas gesteld. Dit proces verschilt niet van andere 3D-printers. De stelwielen waarmee het printbed versteld kan worden, zijn goed bereikbaar en worden door de veren onder spanning gehouden.

Als je de 3D-printer correct hebt gekalibreerd, staat niets een eerste afdruk in de weg. Vooraf gemaakte GCODE's en een oudere versie van Cura met configuratiebestand staan ​​op de geheugenkaart.

Firmware en functies

Wanneer u de 3D-printer start, wordt u begroet door een aangepaste Marlin 1.1.0-interface. De firmware heeft wijzigingen ondergaan waardoor filamentmanagement is geïntegreerd, waardoor de filamenttoevoer automatisch stopt met behulp van de filamentsensor. In de test bleek het filamentmanagement betrouwbaar. Zodra het filament op is, wordt het printen gepauzeerd en wordt de printer in de uitgangspositie gezet. Nadat u het filament heeft gewisseld en het proces heeft bevestigd, kunt u met één druk op de knop filament toevoegen (“Extrude more”). Het printproces kan vervolgens automatisch worden voortgezet (“Resume print”).

Een ander kenmerk is de functie “Afdrukken hervatten”, die ervoor zorgt dat het afdrukken zelfs bij een stroomstoring kan doorgaan. Deze functie bleek ook in de test betrouwbaar en zorgde ervoor dat het printproces foutloos kon verlopen.

De firmware is nog steeds niet perfect. Het bestandsbeheer is te bekritiseren. Geheugenkaarten worden vaak helemaal niet herkend en de firmware geeft geen toegang tot submappen. Alle GCODE's moeten daarom in de hoofddirectory worden opgeslagen. De firmware die door Alfawise wordt gebruikt, is open source opgeslagen op de meegeleverde geheugenkaart, zodat deze naar wens kan worden aangepast.

Drukproces en afdrukkwaliteit

De eerste nadelen van het enorme printbed worden al duidelijk in de opwarmfase. Het duurt gemiddeld 50 minuten voordat het verwarmingsbed een temperatuur van 10 ° C bereikt. De maximaal bereikte en constant gehouden temperatuur was 60 ° C. Meer haalt u niet uit het niet-geïsoleerde verwarmingsbed van de Alfawise U10. Met name ABS-prints zijn daardoor veel moeilijker.

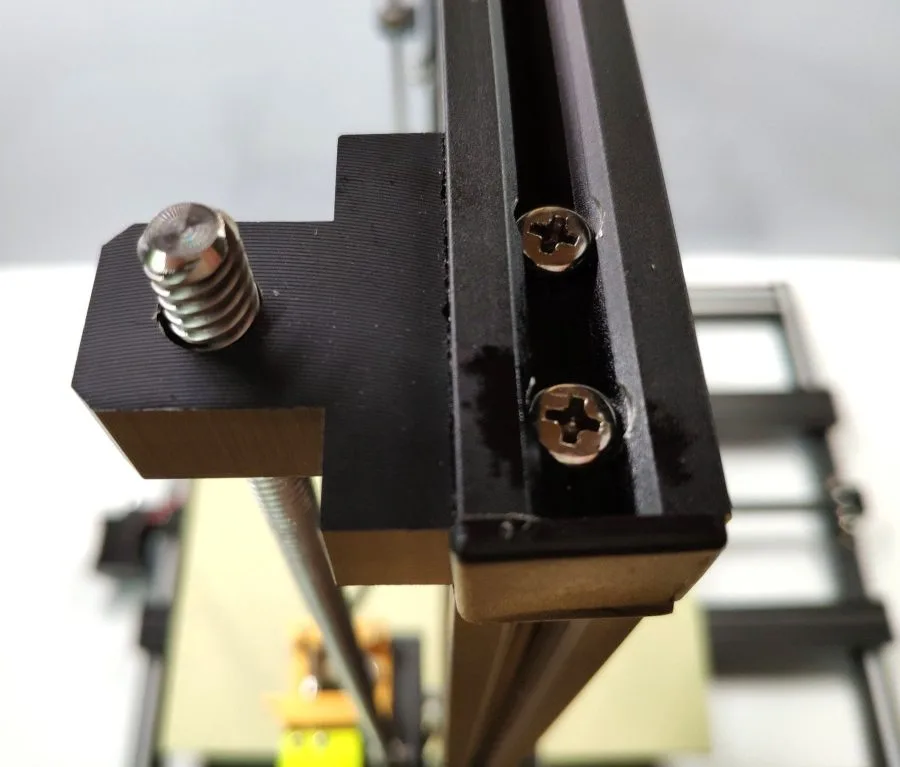

Na verschillende printprocessen kwam er maar één afwijking naar voren. De Z-as wordt te los geleid. Hierdoor ontstaan ​​trillingen die het printresultaat kunnen beïnvloeden. Een aangepaste asgeleider met kogellagers kan hierbij helpen. Geschikte sjablonen zijn verkrijgbaar bij Thingiverse.

Afgezien van de ratelende Z-as is het drukvolume gemiddeld en vergelijkbaar met een Creality CR-10. Als je het stiller wilt, moet je de ventilatoren vervangen door stillere modellen.

De "out of the box" printkwaliteit is indrukwekkend. Zonder optimalisatie van de printer kunnen er echter verspringende lagen ontstaan, die worden veroorzaakt door kleine trillingen veroorzaakt door losse schroeven. Hier nogmaals de opmerking dat u alle schroeven en tandriemen voor de eerste afdruk op sterkte dient te controleren. De aanbevolen afdruksnelheid is 50-60 mm / s. Het wordt aanbevolen om de afplaktape meteen in het begin te verwijderen en deze rechtstreeks op het glasoppervlak af te drukken. Met een standaard lijmstift of haarlak krijg je genoeg grip op de glasplaat.

 Heeft u nog vragen over de Alfawise 3D-printer? Neem het mee in de comments, of sluit je aan bij de Duitse Alfawise-steungroep op Facebook!
